Vue.js - 加载展示SVG图形，并动态给元素添加鼠标事件（附样例）

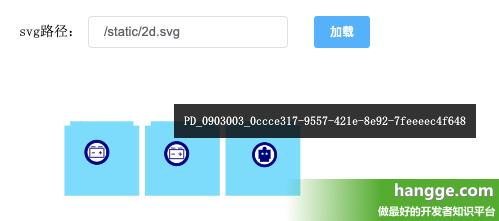

1，效果图

2，样例代码

<template>
  <div id="home">
    <section id="top-section">
      <label for="">svg路径：</label>
      <el-input v-model="svgPath" size="small"></el-input>
      <el-button type="primary" size="small" @click='loadSvgData()'>加载</el-button>
    </section>
    <article>
      <!-- svg图形显示容器 -->
      <section id="svg-container">
      </section>
      <!-- svg元件鼠标悬浮提示框 -->
      <div id="svgTipBox" v-show="svgTipBoxVisible && !svgControlBoxVisible"
      v-bind:style="{ left: svgTipBoxPositionX + 'px', top: svgTipBoxPositionY + 'px' }">
        {{svgTipBoxData}}
      </div>
    </article>
  </div>
</template>

<script>
import axios from 'axios'

export default {
  name: 'Home',
  data () {
    return {
      svgPath: '/static/2d.svg', //svg文件路径
      svgData:'',  //svg文件内容
      svgTipBoxData:'',  //svg元件鼠标悬浮提示框内容
      svgTipBoxVisible:false, //svg元件鼠标悬浮提示框显示状态
      svgTipBoxPositionX:0,  //svg元件鼠标悬浮提示框x坐标
      svgTipBoxPositionY:0,  //svg元件鼠标悬浮提示框y坐标
    }
  },
  // 由于svg上添加的鼠标事件无法直接调用vue里的methods方法，需要将这些方法绑定到window下面，提供给外部调用
  async mounted() {
    // 将svgClick方法绑定到window下面，提供给外部调用
    window["handleClick"] = (evt, id) => {
      this.svgClick(evt, id);
    };
    // 将svgMouseOver方法绑定到window下面，提供给外部调用
    window["handleMouseOver"] = (evt, id) => {
      this.svgMouseOver(evt, id);
    };
    // 将svgMouseMove方法绑定到window下面，提供给外部调用ping 20.
    window["handleMouseMove"] = (evt, id) => {
      this.svgMouseMove(evt, id);
    };
    // 将svgMouseOut方法绑定到window下面，提供给外部调用
    window["handleMouseOut"] = (evt, id) => {
      this.svgMouseOut(evt, id);
    };
  },
  created() {
  },
  methods:{
    //加载按钮点击
    loadSvgData() {
      // ajax请求数据，并携带参数
      axios.get(this.svgPath)
       .then(response => {
         console.log(response.data)
         // 将svg平面图显示在制定容器中
         var svgContainer = document.getElementById('svg-container');
         svgContainer.innerHTML = response.data;
         // 遍历svg里面的元素，自动添加鼠标事件
         this.addMouseEvent(svgContainer);
       }, err => {
           console.log(err)
       })
       .catch((error) => {
           console.log(error)
       })
    },
    // 遍历svg里面的元素，自动添加鼠标事件
    addMouseEvent(parent) {
      for (var i = 0; i < parent.childNodes.length; i++) {	//循坏svg里面的元素
        var child = parent.childNodes[i];
        // 判断是不是g元素，并且具有id值，是的话，就添加鼠标事件
        if (child.tagName == 'g' && child.id != null && child.id.length > 0
         && child.id.indexOf("PD_")==0) {
          console.log(child.tagName + "：" + child.id);
          child.setAttribute("onclick", "handleClick(evt,'"+child.id+"')");
          child.setAttribute("onmouseover", "handleMouseOver(evt,'"+child.id+"')");
          child.setAttribute("onmousemove", "handleMouseMove(evt,'"+child.id+"')");
          child.setAttribute("onmouseout", "handleMouseOut(evt,'"+child.id+"')");
        }
        //继续递归遍历子元素
        this.addMouseEvent(child);
      }
    },
    // svg图元件点击事件
   svgClick(evt, id) {
      console.log(evt);
      alert(id);
   },
   // svg图元件鼠标移入事件
   svgMouseOver(evt, id) {
     console.log("svgMouseOver");
     console.log(evt);
     this.svgTipBoxData = id;
     this.svgTipBoxVisible = true;
   },
   // svg图元件鼠标移动事件
   svgMouseMove(evt, id) {
     console.log("svgMouseMove");
     console.log(evt);
     this.svgTipBoxPositionX = evt.pageX;
     this.svgTipBoxPositionY = evt.pageY - 50;
   },
   // svg图元件鼠标移出事件
   svgMouseOut(evt, id) {
     console.log("svgMouseOut");
     console.log(evt);
     this.svgTipBoxVisible = false;
   },
  }
}
</script>

<style scoped>
  #home {
    padding: 22px 34px 22px 34px;
  }
  #top-section {
    width: 100%;
    margin-bottom: 20px;
  }
  #top-section label {
    font-size: 14px;
    line-height: 32px;
  }
  #top-section .el-input {
    margin-right: 20px;
    width: 200px;
  }
  #svgTipBox {
    position: absolute;
    padding: 10px;
    background: rgba(0, 0, 0, .8);
    color: #ffffff;
  }
  #svgControlBox {
    position: absolute;
  }
</style>

附：svg 样例文件（2d.svg）
